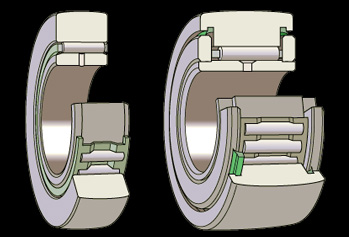

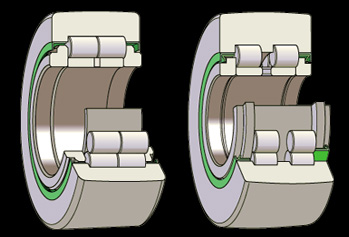

| Кулькові підшипники – опорні ролики | Підшипник - опорний ролик представляє собою роликовий підшипник із грубезним зовншніми кільцями, котрі сприймають важкі та ударні навантаження. Підшипник - опорний ролик повністю готовий до монтажу і може використовуватися для усіх типів кулачкових приводів; конвеєрних систем і т.д. У основі мають циліндричні або голчасті роликопідшипники. Зовнішнія поверхня зовнішніх кілець має опуклий поперечний профіль для зменшення напруги кромки в умовах, коли ролик працює з перекосом відносно опорної поверхні. Поставляється декілька виконань опорних роликів. Опорні ролики з ущільненнями заповнені пластичним мастилом і готові до монтажу та експлуатації. | ||
 |
|||
| • однорядний | • дворядний | ||
 |
 |
||

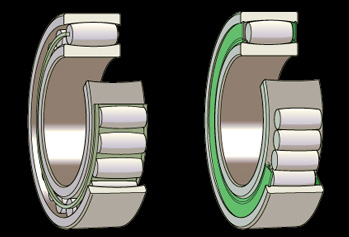

| • Голчастий без осьової фіксації з ущільненнями або без • Без внутрішнього кільця • З внутрішнім кільцем |
• Голчасті з упорними кільцями у якості осьових направляючих, з ущільненнями або без • З сепаратором • Безсепараторні |
• З циліндричними роликами у якості осьових направляючих • З лабіринтними ущільненнями |

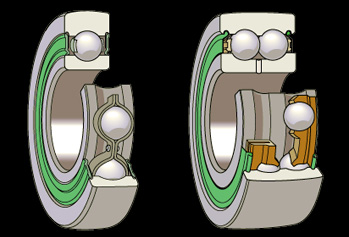

• З ущільненнями • З ущільненнями – пружинними кільцями |
|
|
|||
|
Упорні кулькові підшипники |
|||
|
|

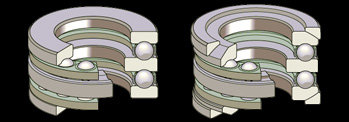

Упорні кулькові підшипники сприймають тільки осьові навантаження. У підшипниках цього типу допускається менша частота обертання, у порівнянні з іншими типами, діючі центробіжні сили, котрі діють на кульку, навантажують сепаратор та доріжку коливання. Можуть бути виконані як самовстановлюючі. Застосовують їх при середних та малих швидкостях обертання щоб уникнути заклинювання кульок від дії центробіжних сил. Вони встановлюються попарно з радіальними кульковими або роликовими підшипниками, центруючими ось валу та обмежуючими свободу його переміщення у радіальному напрямку. У одинарних упорних підшипниках дія осьових навантажень відбувається у одному напрямку. У цьому підшипнику є в наявності 2 кільця: туге та вільне, туге встановлюється на валу; вільне – у корпусі основи. За рахунок цих кілець у підшипнику відбувається самоцентрування упорного підшипника. Подвійні упорні підшипники сприймають осьове навантаження у 2-ох напрямках, в наявності у них 3 кільця: середнє – туге, встановлюється на вали та 2 крайніх - вільних – у гнізді корпусу. Сепаратори даних підшипников виконуються штампованими або масивними зі сплаву кольоровго металу або сталі. |
||

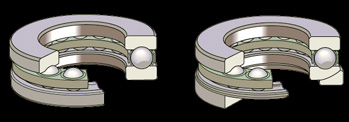

| • Одинарні, з плоским вільним кільцем • Зі сферичним вільним кільцем |
|||
 |
|||
| • З підкладним кільцем, або без | |||
|
|
|||

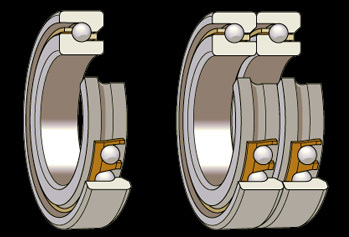

| Упорно-радіальні кулькові підшипники | |||
 |
 |
||

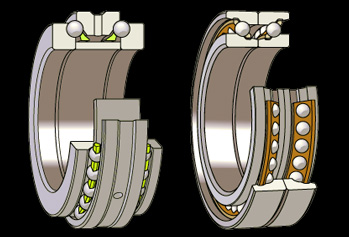

| • Прецизійні підшипники однорядні для одиночного монтажу • для універсального монтажу |
• Комплекти узгоджених підшипників | • Дворядні • Стандартна конструкція | • Високошвидкісна конструкція |

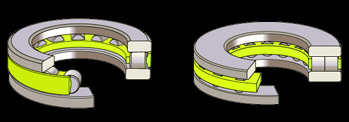

| Упорні циліндричні роликові підшипники | Упорні голчасті підшипники | ||
|
|
|
||
| • Одинарні • однорядні | • Дворядні |
• Одинарні комплекти голчастих роликів • з сепаратором • тугі та вільні кільця • упорні кільця |
|

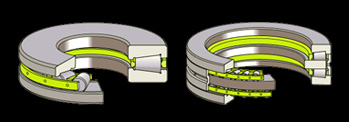

| Упорні сферичні роликові підшипники |
Упорні конічні роликові підшипники |
||
|
|
|
||
| • Одинарні | • Одинарні • З кришкою та без кришки • для нажимних винтів • Для прокатних станів | • Подвійні | |
| Сферические роликоподшипники | Тороидальные роликоподшипники CARB | ||
 |
|
||
| ? с цилиндрическим или коническим отверстием ? открытые | ? с уплотнениями | ? с цилиндрическим или коническим отверстием открытые с сепаратором ? с максимальным количеством роликов без сепаратора | ? с уплотнениями |

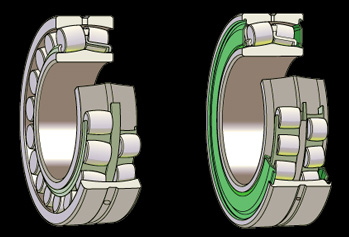

| Самоустанавливающиеся сферические роликовые подшипники с наружным кольцом, у которого дорожка имеет сферическую форму, ось вращения совпадает с осью подшипника. Внутреннее кольцо, ролики и сепаратор могут быть наклонены, свойство самоустановки подшипника, относительно наружного кольца. Допускаемый угол самоустановки сферического роликового подшипника изменяется в зависимости от размерной серии, режима нагрузки, но при обычной нагрузке лежит в диапазоне от 1 до 2,5 градусов. | |||
|
|
|||
