 Конические роликоподшипники

Подшипники этого типа одновременно воспринимают осевые и радиальные нагрузки. Частота вращения у конических подшипников ниже, чем у подшипников с цилиндрическими роликами. Углом конусности наружного кольца определяется восприимчивость осевых нагрузок. При его увеличении увеличивается осевая нагрузка за счет уменьшения радиального. Не допускается относительный перекос осей вала и гнезд опор под подшипники.

Однорядные подшипники воспринимают радиальные и односторонние осевые нагрузки.  Они допускают раздельный монтаж наружных колец и требуют регулирования осевых зазоров как при установке, так и в процессе эксплуатации.

Двухрядные подшипники одновременно воспринимают 2-х стороннюю осевую и радиальную нагрузки. Радиальные или осевые зазоры создаются за счет подшлифовывания дистанционных колец, они стоят между внутренними кольцами.

Сепаратор изготавливается из стали штамповкой либо точением. Центрирования сепараторов осуществляется за счет роликов.

4-х рядные конические роликоподшипники используются для  подшипниковых узлов прокатных станов с умеренными скоростями прокатки. В силу их специфических характеристик они выпускаются нескольких разных конструкций и размеров. Широкий ассортимент 4-х рядных конических роликоподшипников включает как подшипники традиционного типа с проставочными кольцами, устанавливаемыми между наружными и/или внутренними кольцами, так и подшипники новой конструкции – без проставочныхколец. 4-х рядные конические роликоподшипники производятся в следующих исполнениях: • конфигурация TQI: две пары комплектовроликов с расположением по О-образнойсхеме  • конфигурация TQO: две пары комплектов роликов с расположением по Х-образной схеме. Они могут поставляться с цилиндрическим или коническим отверстием, а многие размеры также с уплотнениями с одной или с обеих сторон подшипника.

  41-42_rad-sharik

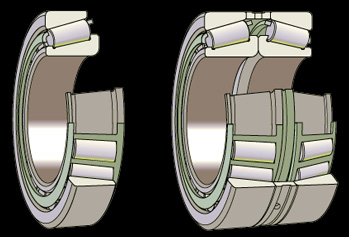

однорядные ? одиночные подшипники
комплекты согласованных подшипников ?  х-образная схема о-образная схема ? схема тандем




 43-44_rad-sharik

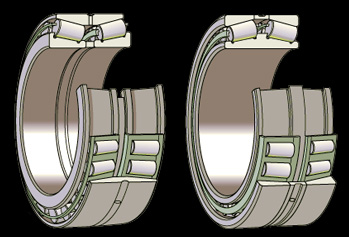

 двухрядные конфигурация TDO (о-образная) конфигурация TDI (х-образная)

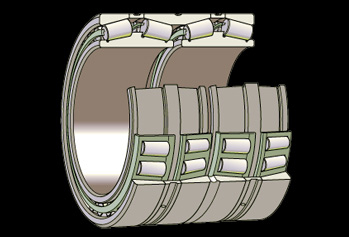

45-rad-sharik
четырехрядные ? конфигурация TQO конфигурация TQ

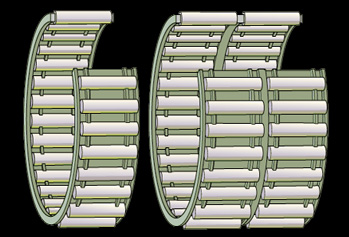

Комплекты игольчатых роликов с сепаратором  Игольчатые подшипники, (например  444705) имеют ролики относительно большой длины и малого диаметра. Могут работать при значительных радиальных нагрузках, выдерживают ударные нагрузки при невысоких угловых скоростях. Не допускают осевой нагрузки и перекоса колец. Игольчатые роликовые подшипники с сепаратором отличаются простотой и прочностью конструкции, точностью направления роликов в карманах сепаратора и хорошими ходовыми свойствами, являются готовыми элементами к монтажу подшипниковых узлов. Обеспечивают высокую грузоподъемность и жесткость подшипниковых узлов, требуют минимального радиального пространства в тех случаях, когда вал и отверстие корпуса могут служить в качестве дорожек качения, и имеют ту же твердость и обработку поверхности, что и кольца подшипника. Имеются комплекты игольчатых роликов с сепаратором для однорядных и двухрядных подшипников.

24_25_rad-sharik

?  однорядные  ?  двухрядные

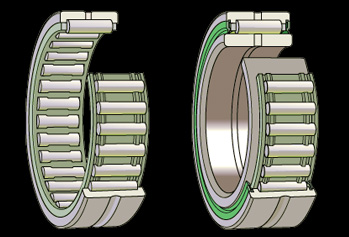

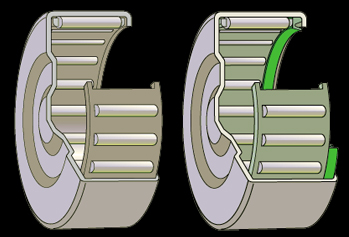

Игольчатые подшипники со штампованным наружным кольцом и закрытым торцом Игольчатые подшипники с бортами
28_29_rad-sharik  30-31_rad-sharik
? одно- и двухрядные ? открытые ? с уплотнениями ? одно- и двухрядные ? без внутреннего кольца ? с внутренним кольцом ?  открытые ? с уплотнениями






Игольчатые подшипники без бортов

Самоустанавливающиеся игольчатые подшипники

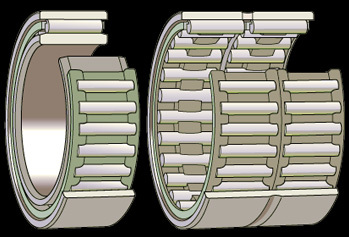

32_33_rad-sharik

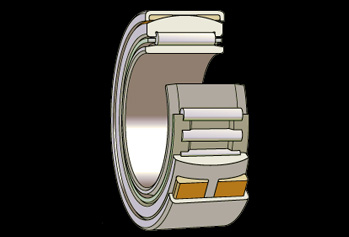

34_rad-sharik
 однорядные и двухрядные с внутренним кольцом  без внутреннего кольца без внутреннего кольца ? с внутренним кольцом








 Комбинированные игольчатые подшипники

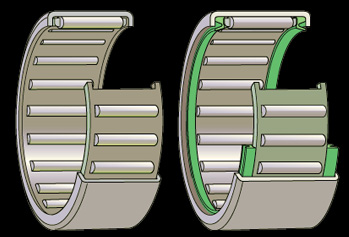

 Игольчатые подшипники со штампованным наружным кольцом

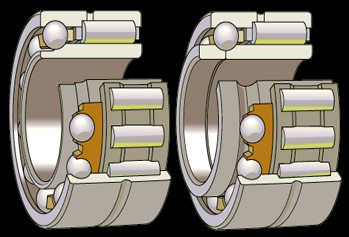

35_36_rad-sharik

 26_27_rad-sharik

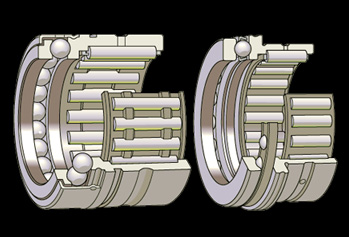

 Игольчатые роликовые/радиально-упорные  шариковые подшипники ? одинарные ?  двойные  ? одно- и двухрядные  ?  открытые ? с уплотнениями




  37_38_rad-sharik

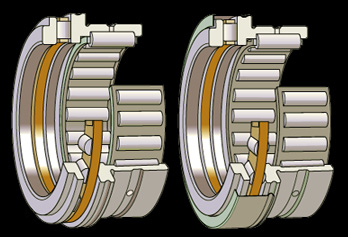

39_40rad-sharik
Игольчатые роликовые/упорные шарикоподшипники ? с бессепараторным упорным шарикоподшипником с комплектом шариков с сепаратором с крышкой или без крышки  игольчатые роликовые/цилиндрические упорные роликоподшипники ? без крышки ? с крышкой

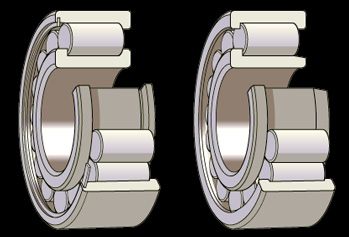

Бессепараторные цилиндрические роликоподшипники

20_21_rad-sharik

Подшипники берут на себя значительную радиальную нагрузку, они рассчитаны вращаться с высокой скоростью. Бессепараторные подшипники с максимальным количеством роликов используют при больших радиальных нагрузках и умеренных частотах вращения. Улучшенная геометрия контакта ролика с поверхностью обеспечивает распределение напряжений в подшипнике, также чистая поверхность формирует масляную пленку и оптимальное качение роликов. Благодаря всем положительным факторам работы подшипника, цилиндрический роликоподшипник, обладает повышеной надежностью, они менее чувствительные к перекосам, как подшипник традиционной конструкции.


однорядныет ипа NCF  ?  типа NJG

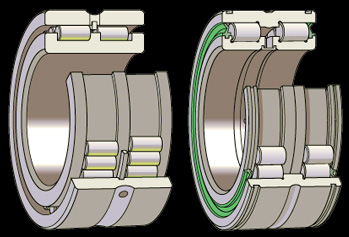

22_23_rad-sharik



двухрядные ?с бортами на внутреннем кольце  ?  с бортами на внутреннем и наружном кольце ? с уплотнениями
