Цилиндрические роликоподшипники |
Радиальные роликоподшипники с короткими и длинными цилиндрическими роликами, например 1032964, воспринимают только радиальную нагрузку (если имеются борты на кольцах, то могут воспринимать незначительную осевую нагрузку). Нагрузочная способность таких подшипников приблизительно на 70 % больше, чем у шариковых, однако они не допускают перекоса колец (чувствительны к перекосу внутреннего кольца), поэтому эти подшипники требуют высокой точности по соосности посадочных гнезд в опорах и могут применяться только для достаточно жестких и коротких двухопорных валов. Ролики начинают работать кромками и подшипники быстро выходят из строя, имеют значительно большую радиальную нагрузочную способность, чем ровногабаритные радиальные шариковые подшипники, но допускают несколько меньшие частоты вращения. Однорядные роликовые подшипники имеют разновидности: без бортов на наружном кольце, с однобортовым внешним кольцом; без бортов на внутреннем кольце и с однобортовыми внутреними кольцами. Допускают осевое смещение колец; их используют для короткого жесткого вала. |
||
|
|||

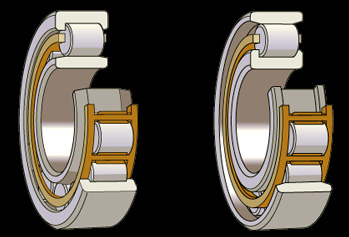

однорядные ? типа NU | ? типа N | ||
|
|||

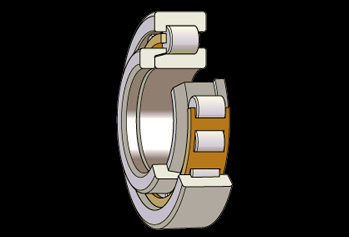

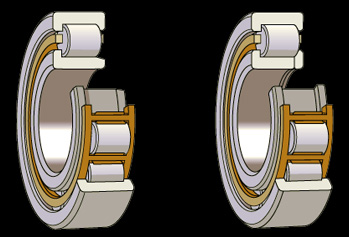

? типа NJ | ? типа NUP | ? фасонное кольцо для подшипников типа NU и NJ |
|
||

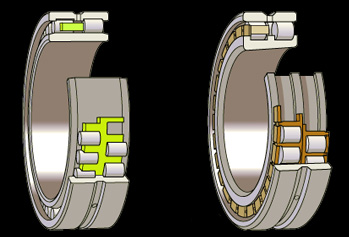

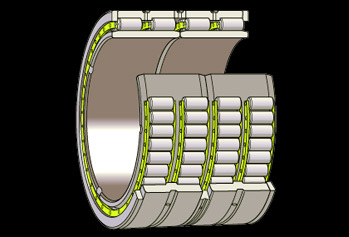

двухрядные ? с цилиндрическим или коническим отверстиемтипа NNU | типа NN ? типа NNUP | четырехрядные с цилиндрическим или коническим отверстием ? открытые ? с уплотнениями |
Подшипник с коротким цилиндрическим роликом допускает (в процессе монтажа и эксплуатации) осевое перемещение внутреннего кольца с двух сторон относительно внешнего, подшипник этого типа допускает только одностороннее осевое перемещение, причем обеспечивает одностороннюю фиксацию вала при незначительных осевых усилиях. Сепараторы в радиальном роликовом подшипнике штампованные; массивные из стали; сплавов цветных металлов, они центрируются по 2-х бортовому кольцу. |
||
|
Самоустанавливающиеся шарикоподшипники |
||

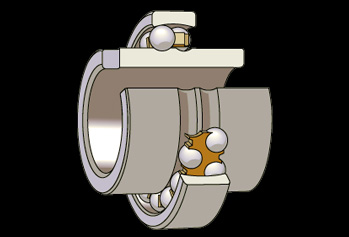

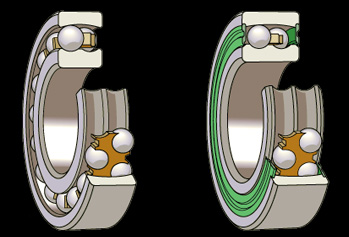

с цилиндрическим или коническим отверстием ? открытые | ? с уплотнениями | ? с широким внутренним кольцом |
Радиально-упорные шарикоподшипники | ||
|
Радиально-упорные шарикоподшипники, например 66410, применяются в подшипниковых узлах, которые воспринимают одновременно - радиальную и одностороннюю осевую нагрузки. Они неразборные, поскольку образуется замок между шариком и дорожкой качения. |
|

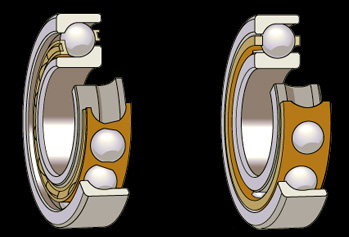

однорядные ? для одиночного и универсального монтажа | однорядные прецизионные ? для одиночного монтажа ? для универсального монтажа ? комплекты согласованных подшипников | |
|
|
|
двухрядные ? с цельным внутренним кольцом ? открытые ? с защитными шайбами ? с уплотнениями ? с составным внутренним кольцом | ? шарикоподшипники с четырехточечным контактом | |
|
